Все простые отделочно-декоративные швы выполняются на основе начальных отделочно-декоративных швов. Данные швы являются прекрасными украшающими отделками, ими украшают одежду, скатерти, салфетки, полотенца и т.п. Они также служат оригинальным дополнением к более сложным вышивкам.
Легко выполнить их на тканях с прямым и четким переплетением нитей (лен, рогожка, канва и др.), а также для удобства из ткани можно выдернуть одну нить и шить по ее следу. Нити для вышивки простых швов используются любые, согласно задуманной композиции.
Проложенные ряды стежков начальных швов украшаются перевивом цветных ниток, так что они не прокалывают ткань, а только обвивают стежки. По конфигурации таких обвивок простые отделочно-декоративные швы делятся на две группы: швы «змейки» и швы «барашки». Художественные возможности простых отделочно-декоративных швов неограниченны.

Содержание

Образец для изучения

В эту группу вошло 14 украшающих отделок, некоторые из которых показаны на данном образце.

Большую роль играет фон вышивки.

Самый оптимальный фон — это серый. Черный цвет подчеркивает контуры узора. Серый цвет смягчает их. Все холодные цвета (зеленый, синий, фиолетовый) создают глубину рисунка.

Располагая украшающие отделки в разных направлениях, можно вышить оригинальное панно, картину, узор для ширмы, декоративной подушки и т.п., что прекрасно видно на данном образце. Вышивка ведется по канве нитками «ирис» различных цветов. Геометрический узор образца представляет собой угловые фрагменты отделок, расположенных в прямоугольнике, равном 106 х 150 клеток канвы (см. схему).

1. Вариант 2-1.9. Шов «волнистый». Цвет: желтый, красный, оранжевый, синий, зеленый.
2. Вариант 2-2. 3. Шов «пружинка». Цвет: желтый, зеленый.
3. Вариант 2-1.5. Шов «фонарик». Цвет: желтый, синий.
4. Вариант 2-1. Шов «зигзаг шахматный». Цвет: желтый, болотный.
5. Вариант 2-2. 1. Шов «колечки». Цвет: желтый, оранжевый.
6. Вариант 2-1.1. Шов «зигзаг». Цвет: желтый, зеленый.
7. Вариант 2-1.3. Шов «волна». Цвет: желтый, сиреневый.
8. Вариант 2-1.7. Шов «цепочка». Цвет: желтый, светло-зеленый, зеленый.
9. Вариант 2-1.6. Шов «лента». Цвет: желтый, голубой.
10. Вариант 2-1.8. Шов «восьмерка». Цвет: желтый, бордовый.
11. Вариант 2-1.10. Шов «стрела». Цвет. желтый, красный, зеленый.

2-1. Швы «змейки»

Швами «змейки» называются те простые отделочно-декоративные швы, обвивочно-украшающая нить которых при перевиве стежков начальных отделочно-декоративных швов не переплетает саму себя, обвивает стежки плавной волной, ползет как змейка.

Толщина обвивочной нити может быть немного толще стежков начального шва.

Варианты швов «змейки»

Вариант 2-1.1. Шов «зигзаг»

Основой для выполнения шва «зигзаг» (вариант 2-1.1) служит шов «вперед иголка» (1-1). Сначала на ткани по линии рисунка прокладывается ряд простых стежков шва «вперед иголка», затем цветной нитью, не прокалывая ткань, обвивают их, вводя иглу под каждый стежок сверху и выводя снизу.

Вариант 2-1.2. Шов «зигзаг шахматный»

Основой для выполнения шва «зигзаг шахматный» (вариант 2-1.2) служит шов «вперед иголка» (1-1). Сначала на ткани прокладывают плотно друг к другу два параллельных ряда простых стежков шва «вперед иголка», расположенных в шахматном порядке, а затем цветной нитью, не прокалывая ткань, обвивают их. Каждый ряд шва вышивается отдельно в технике шва «зигзаг» (вариант 2-1.1).

Вариант 2-1.3. Шов «волна»

Вариант 2-1.4. Шов «волна»

Основой для выполнения шва «волна» (вариант 2-1.3) служит шов «вперед иголка» (1-1), а шва «волна» (вариант 2-1.4) —шов «строчка» (вариант 1-2.1). Сначала на ткани по линии рисунка прокладывают ряд простых стежков шва «вперед иголка» («строчка»), затем цветной нитью, не прокалывая ткань, обвивают их, вводя иглу под стежки: под первый —сверху вниз, под второй — снизу вверх и т.д. Шов получится более волнистым, когда расстояние между стежками отсутствует (вариант 2-1.4).

Вариант 2-1.

5. Шов «фонарик»

Основой для выполнения шва «фонарик» (вариант 2-1.5) служит шов «вперед иголка» (1-1). Сначала прокладывают два параллельных ряда простых стежков шва «вперед иголка», расположенных один под другим, затем цветной нитью, не прокалывая ткань, обвивают их. Каждый ряд обвивается отдельно. Первый ряд стежков обвивается: под первый стежок игла подводится снизу, под второй — сверху и т.д. Второй ряд стежков обвивается: под первой стежок игла подводится сверху, под второй — снизу и т.д.

Вариант 2-1.6. Шов «лента»

Основой для выполнения шва «лента» (вариант 2-1.6) служит шов «вперед иголка» (1-1). Сначала прокладывают два (три) параллельных ряда простых стежков шва «вперед иголка», расположенных один под другим, затем цветной нитью, не прокалывая ткань, обвивают их справа налево, вводя иглу под каждый прямой столбец стежков снизу вверх.

Вариант 2-1.7. Шов «цепочка»

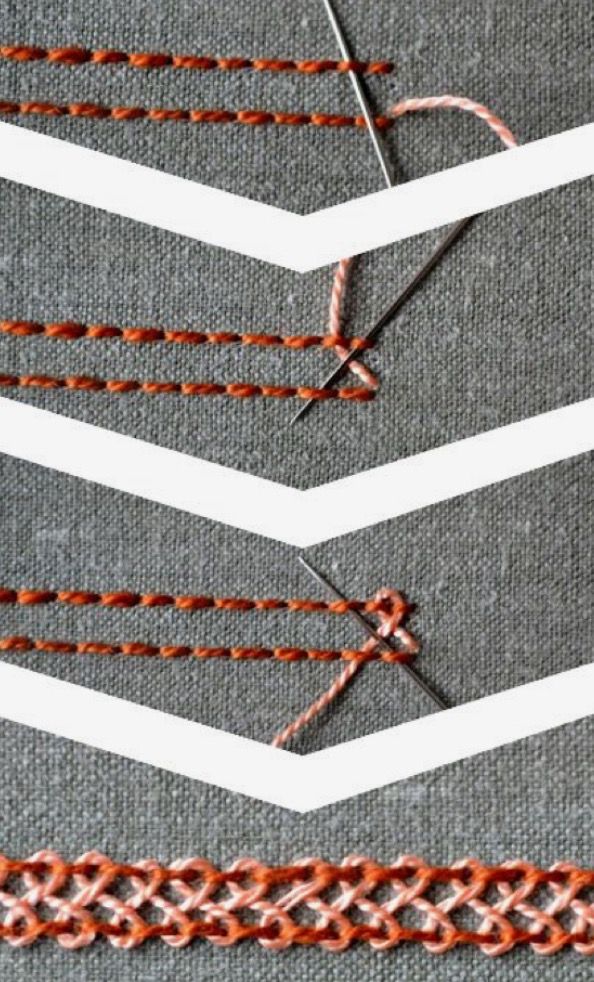

Основой для выполнения шва «цепочка» (вариант 2-1.7) служит шов «вперед иголка» (1-1). Сначала на ткани по линии рисунка прокладывают ряд простых стежков шва «вперед иголка», затем двумя цветными нитями, не прокалывая ткань, обвивают их, протягивая первую нить так же, как у шва «волна» (вариант 2-1.3), а второй нитью заполняют свободные промежутки по той же технологии.

Вариант 2-1.8. Шов «восьмерка»

Основой для выполнения шва «восьмерка» (вариант 2-1.8) служит шов «вперед иголка» (1-1). Сначала прокладывают два параллельных ряда простых стежков шва «вперед иголка», расположенных в шахматном порядке, затем цветной нитью, не прокалывая ткань, обвивают их справа налево, поочередно переходя от верхнего ряда к нижнему. Игла сверху подводится под стежок верхнего ряда и под стежок нижнего ряда, расположенного правее верхнего стежка. Затем снизу подводится игла под следующий стежок нижнего ряда и под тот же стежок верхнего ряда. Далее сверху подводится игла под следующий стежок верхнего ряда и под тот же стежок нижнего ряда и т.д.

Вариант 2-1.9.

Шов «волнистый»

Основой для выполнения шва «волнистый» (вариант 2-1.9) служит шов «вперед иголка» (1-1). Сначала прокладывают три параллельных ряда простых стежков шва «вперед иголка», расположенных в шахматном порядке, затем четырьмя цветными нитями, не прокалывая ткань, обвивают их справа налево. Каждая нить, проходя под косым столбцом стежков первого, второго и третьего рядов, образует след -синусоиду. Таких следов должно быть четыре.

Вариант 2-1.10. Шов «стрела»

Основой для выполнения шва «стрела» (вариант 2-1.10) служит шов «вперед иголка» (1-1). Сначала прокладывают пять параллельных рядов простых стежков шва «вперед иголка», которые должны располагаться с небольшим смещением вправо друг относительно друга, а затем цветной нитью, не прокалывая ткань, обвивают их слева направо. Нитка проходит под ломаными столбцами стежков, чередуя — под первый — сверху вниз, под второй — снизу вверх и т.д. Средний ряд стежков можно выполнить ниткой другого цвета.

2-2.

Швы «барашки»

Швами «барашки» называются те простые отделочно-декоративные швы, обвивочно-украшающая нить которых при перевиве стежков начальных отделочно-декоративных швов переплетает саму себя, образуя так называемые колечки, похожие на завиток шерсти молодого барашка — отсюда и название швов.

Толщина обивочной нити может быть немного толще стежков начального шва.

Варианты швов «барашки»

Вариант 2-2.1. Шов «колечки»

Основой для выполнения шва «колечки» (вариант 2-2.1) служит шов «вперед иголка» (1-1). Сначала на ткани по линии рисунка прокладывается ряд простых стежков шва «вперед иголка», затем цветной нитью, не прокалывая ткань, обвивают их справа налево, вводя иглу под второй стежок снизу, затем сверху — под первый стежок, далее снизу — под третий и сверху — под второй и т.д.

Вариант 2-2.2. Шов «витой»

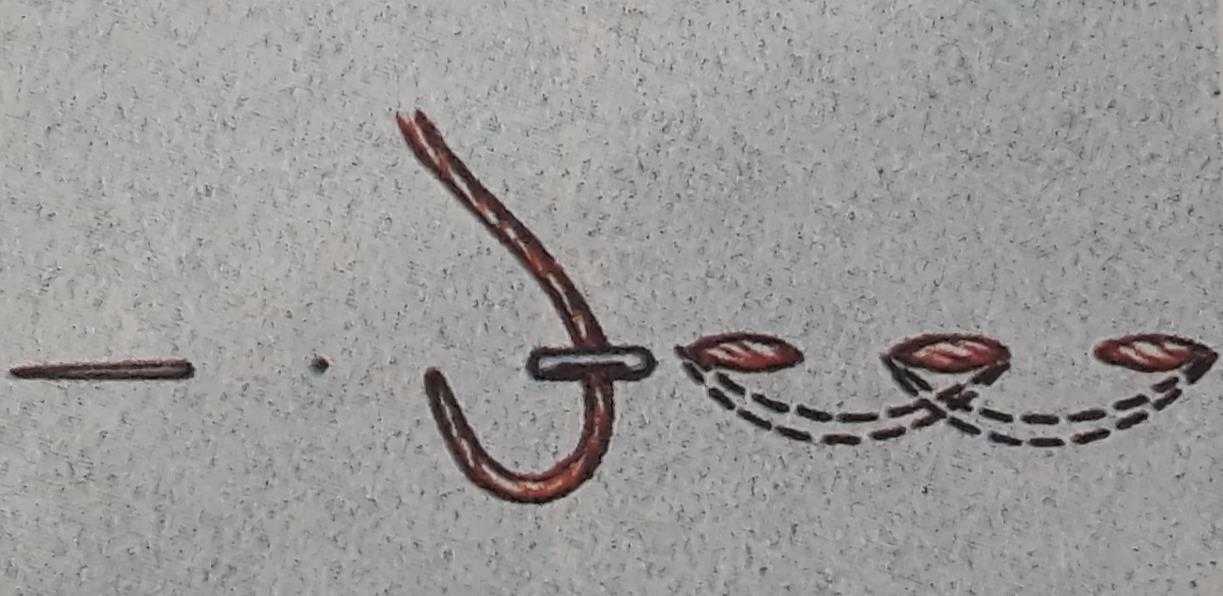

Основой для выполнения шва «витой» (вариант 2-2.2) служит шов «строчка» (1-2. 1). Сначала на ткани по линии рисунка прокладывается ряд простых стежков шва «строчка», затем двумя цветными нитями, не прокалывая ткань, обвивают их, вводя иглу с первой нитью под второй стежок снизу, затем сверху -под первый стежок, далее снизу — под четвертый и сверху -под третий и т. д. Второй нитью, проходящей по верху шва, по той же технологии, заполняют свободные промежутки.

Вариант 2-2.3. Шов «пружинка»

Основой для выполнения шва «пружинка» служит шов «вперед иголка». Сначала на ткани по линии рисунка прокладываются два параллельных ряда простых стежков шва «вперед иголка» (1-1), расположенных в шахматном порядке, затем цветной нитью, не прокладывая ткань, обвивают их справа налево. Игла вводится снизу под второй стежок верхнего ряда, затем сверну — под первый стежок того же ряда, далее — сверну под второй стежок нижнего ряда, затем снизу — под первый стежок того же ряда. Далее узор повторяется снова: снизу — под третий стежок верхнего ряда. сверну — под второй стежок того же ряда, затем сверну — под третий стежок нижнего ряда, снизу — под второй стежок того же ряда и т.д.

Вариант 2-2.4. Шов «витой с двумя пружинками»

Основой для выполнения шва «витой с двумя пружинками» (вариант 2-2.4) служит шов «строчка» (1-2. 1). Сначала на ткани по линии рисунка прокладывается три ряда простых стежков шва «строчка», затем четырьмя цветными нитями, не прокалывая ткань, обвивают их. Обвивка нитями 3 и 4 (верхней и нижней) осуществляется по технологии обвивки шва «витой» (вариант 2-2.2). Обвивка средними нитями 1 и 2 осуществляется по технологии обвивки шва «пружинка» (вариант 2-2.4).

Статья сделана по материалам книги Надежды Сотниковой «Вышивка украшающих отделок. Простые приемы».

Простые украшающие швы для вышивания: стебельчатый, тамбурный и другие

Для украшения вещей из ткани: скатерти, салфетки, полотенца, передника и т.д. – часто используется вышивка. Она делает изделия стильным, красочным, уникальным. Красивую вышивку позволят сделать даже простые украшающие швы: стебельчатый, тамбурный, «бархатный», «узелками», «елочкой» и другие, техника выполнения которых, действительно, довольно доступна. Но не стоит думать, что красивый узор получится сразу: даже самые элементарные швы выходят красивыми и аккуратными только после долгих тренировок. Поэтому при желании декорировать одежду, аксессуары или домашний текстиль красивой вышивкой придется набраться терпения. Первым шагом должно стать приобретение аксессуаров для вышивания: специальных ниток (мулине), иголки, ткани, пялец (они обязательно, так как для получения ровненьких шовчиков ткань придется натянуть, и натянуть очень плотно). Второй шаг – это изучение пошаговых инструкций по выполнению украшающих швов. Их вы найдете ниже.



Содержание

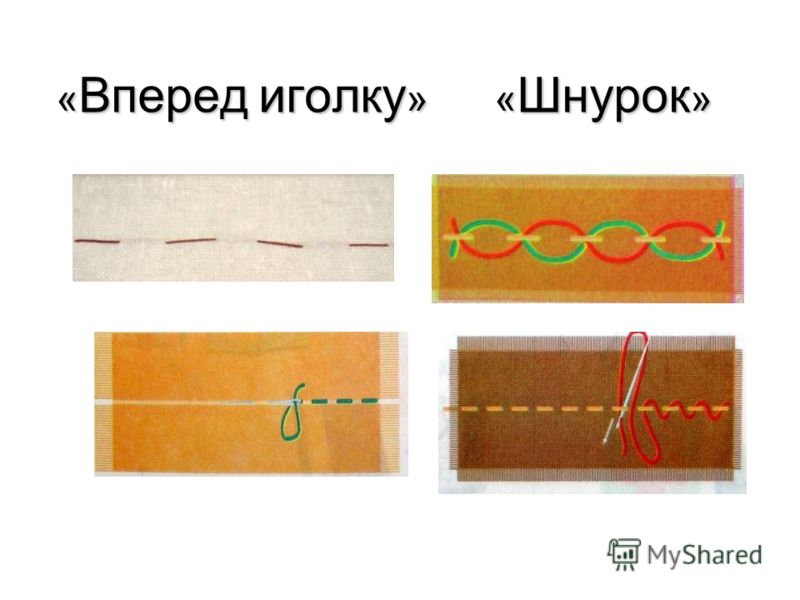

«Шнурок» и «змейка»

Шов Змейка

«Шнурочек» и так называемая «змейка» – это очень легкие швы, правильнее их было бы сказать, что они не простые, а элементарные. Выполняются они на основе простейшего шва «вперед иголку».

1. Сделайте шов «вперед иголку», при этом стараясь добиться того, чтобы все стежки были одного размера. Сильно мельчить не надо, но крупный стежки тем более не годятся. Оптимальная длина – два миллиметра.
2. Для получения «шнурочка» начинайте делать второй шовчик спара на лево, каждый раз продевая иголку с ниткой под стежками на лицевой стороне в одном и том же направлении. Для получения «змейки» направление чередуйте: через первый стежок иглу проведите снизу вверх, через в торой – наоборот.

Оригинально эти швы смотрятся только в том случае, если нитки взяты двух разных цветов, близких по тону или, наоборот, контрастных. Если нитки одного цвета, смотрятся эти шовчики недостаточно изящно, чтобы их называть украшающими. Впрочем, для вышивки их в любом случае выбирают крайне редко.

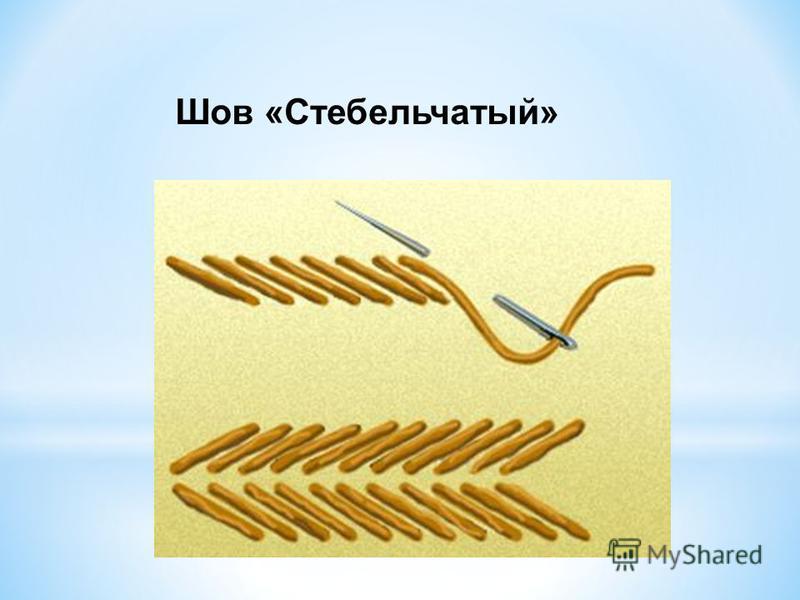

Стебельчатый шов (пошагово)

Стебельчатый шов

При создании растительных орнаментов чаще всего используют простой украшающий шов, который так и называется стебельчатым. Он напоминает тесно свитую веревочку. В зависимости от того, какими частыми и длинными будут стежки, меняется внешний вид этой «веревочки». Этим же швом часто вышивают на рисунках просто тонкие линии, прямые и извилистые, обозначая контур рисунка.

При кажущейся простоте, стебельчатый шов требует для выполнения определенной сноровки. Впрочем, если пошагово следовать инструкции по технике выполнения стебельчатого шва, украшать изделия с его помощью будет на самом деле довольно просто.

1. Воткните иглу с изнанки и вытяните на лицевую сторону.
2. Придерживая ниточку у точки входа вытяните нитку немного вправо и вверх и сделайте колок по направлению к себе.
3. С изнаночной стороны сделайте следующий колок примерно в середине стежка и вытяните на лицевую сторону.
4. Повторите операцию нужное количество раз.

Для того чтобы стебельчатый шов получился ровненьким и привлекательным, стежки старайтесь делать одинакового размера, лучше некрупными. Кроме того, надо следить за тем, чтобы они плотно прилегали друг к другу – другими словами, большого расстояния между стежками быть не должно. Конечно, это займет больше времени, чем вышивка крупными стежками, но зато будет выглядеть эстетично. Так что торопиться не надо.



Тамбурный шов

Тамбурный шов

Обычной иголкой на руках можно выполнить и другой очень красивый и в тоже время простой украшающий шов – тамбурный. Он тоже очень распространен при создании вышивальщицами растительных орнаментов. Внешне он напоминает цепочку.

1. Воткните иголку с ниткой с изнаночной стороны на лицевую, вытяните нить. Удобнее делать тамбурный шов иголкой, когда она направляется сверху вниз.
2. Опустите нитку и, придерживая ее большим пальцем правой руки сформируйте контур петельки.
3. Сделайте стежок от точки входа нитки с иголкой вниз. Вытягивая нитку с иголкой следите, чтобы они все время оставались внутри петли. Длина стежка должна быть небольшой – по длине «звена» той «цепочки», которую вы хотите получить.
4. Повторите операцию несколько раз, пока не получится «цепочка» нужной вам длины.
5. Попробуйте менять направление стежков – таким образом можно вышить листочки и лепестки, пустить «цепочку» змейкой.



«Бархатный» шов, или «козлик»

Бархатный шов, или Козлик

«Козликом» часто вышивают окантовку салфеток и фартуков, им же нередко «заполняют» пространство внутри контура, вышитого стебельчатым либо тамбурным швом. С лицевой части этот шовчик, который иногда называют «бархатным» напоминает перекрещивающиеся линии, с изнанки же наблюдаются две пунктирных линии, параллельные друг другу.

1. Выполнять работу нужно слева направо. Для удобства можно провести две параллельные линии. На верхней линии с изнанки сделайте колок, вытяните нить на лицевую сторону.
2. Немного правее этой точки на нижней линии справа на лево сделайте маленький стежок, вытяните нитку с иголкой на лицевую сторону.
3. Отступив еще немного вправо сделайте такой же стежок ухе на верхней линии. Следующий будет уже на нижней линии и так далее.



«Петельный» шов

Петельный шов

Этот вид украшающего шва напоминает тот, что используется для обработки края. Выполняется он совсем просто – это видно на рисунке. Даже без пошаговой инструкции сделать его сможет даже вышивальщица, не имеющая навыков рукоделия. Надо сказать, что используется этот легкий шовчик для декорирования изделий нечасто. Пускают его обычно по контуру платочков и салфеточек.



«Узелки»

Шов Узелки

Эти элементы, напоминающие узелки или мелкие-премелкие бутончики, выполняются тоже очень просто. Воткните иглу в ткань с изнаночной стороны на лицевую. Нанижите на нее нитку (накрутите). Воткните иглу с лицевой стороны на изнаночную в той же примерно точке, где был первый колок. Необычный стежок готов. Кстати, с помощью этого незатейливого шовчика и стебельчатого шва можно вышить удивительно красивые узоры – главное, проявить фантазию и набраться терпения, так как работа несложная, но кропотливая. Впрочем, в рукоделии все требует и упорства, и творческого подхода.



 «Елочка»

Шов Елочка

Как и «козлик», он выполняется между двумя параллельными линиями (можете их для удобства сразу и провести). Шить будем справа налево. Итак, делаем первый колок на верней линии. Второй колок делаем на нижней линейке на том же уровне, ведем иголку вперед и вверх (под углом 45 градусов), чтобы сделать стежок, но при этом нитку прижимаем к ткани, чтобы игла с изнанки вышла поверх нее между линеечками. Следующий колок делаем на верхней линии и ведем по наклоном влево и вниз, также пропуская нить под иголкой. Так попеременно делаем стежочки то сверху, то снизу к центру. Получается «елочка». Если каждый раз сверху и снизу делать по два стежка, то выйдет «двойная» елочка. Оба они применяются чаще всего для украшения детского белья.



Елена Пронина

Поделиться в социальных сетях

Виды декоративных швов

Простейшие швы являются основой всех видов вышивки. Они применяются при вышивании рушниковых швов, гладью, и навивкой рококо, являются основными при вышивании лентами и бисером. А так же из них можно составлять композиции, которые применяются для отделки одежды. Широко применяются отделочные швы в «пэчворке» для маскировки и украшения швов. К простейшим швам можно отнести также отделочные и краевые.

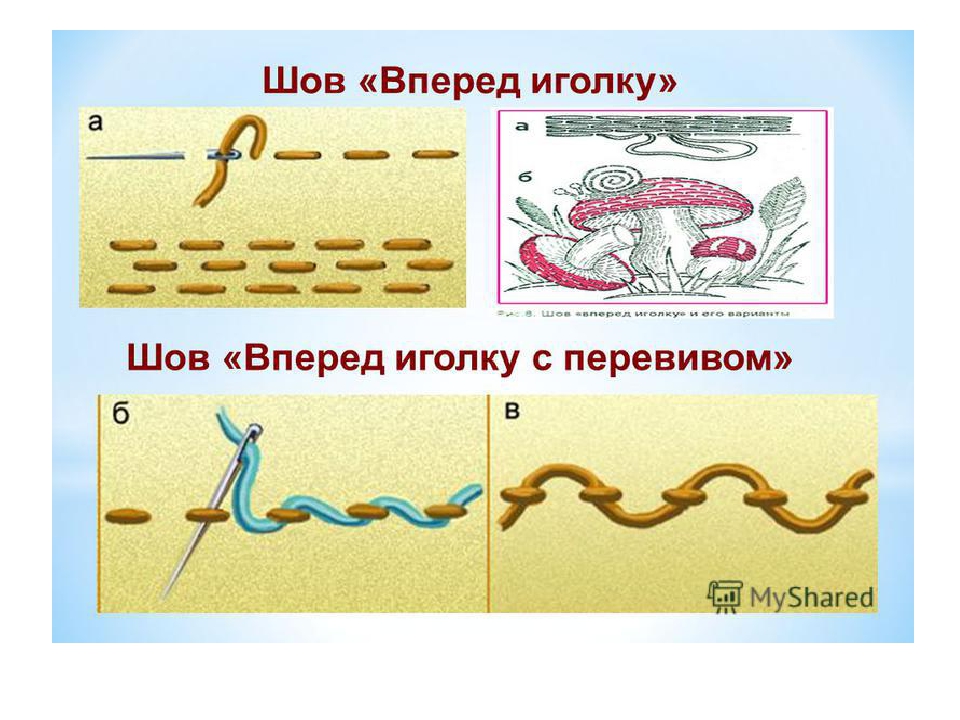

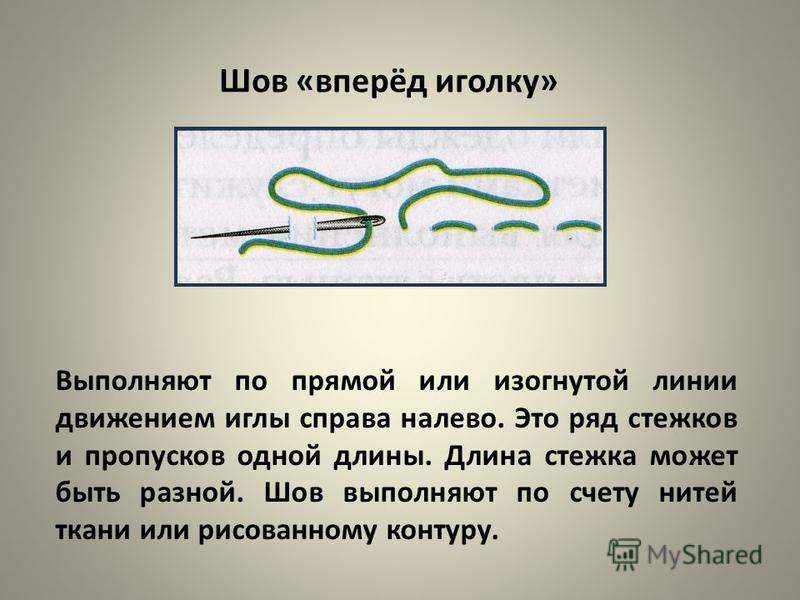

Шов «Вперед иголка»

Этот шов представляет собой ряд стежков и пропусков одной длины. Его удобно вышивать по канве по счету клеток. Например, одна клетка на иглу и одна под. Изменяя размеры и положение стежков этого шва, можно создать большое разнообразие вышивки для отделки салфеток, рушников и одежды. Стежки можно располагать в два и более рядов — все зависит от рисунка. Один из вариантов шва «вперед иголка» — шов «Просо».

Шов «Вперед иголка»

Шов «Просо»

Шов «Назад иголка»

Шов «за иглу», «иголка назад» или строчечный шов — непрерывный ряд стежков. Закрепляем нитку, делаем справа налево первый стежок и пропуск одной длины, например, равный одной клетке на канве. Для выполнения второго стежка нитку укладываем слева направо. Иглу вводим в ту же точку, где кончается первый стежок, а выводим на лицевую сторону на 1 клеточку левее второго стежка. Таким образом изнаночный стежок будет в два раза длиннее лицевого. Стежки шва должны быть одной длины.

Шов «Назад иголка»

Стебельчатый шов

Шов образует сплошной ряд косых стежков, плотно прилегающих друг к другу. Сделав на ткани первый стежок от себя, иглу с ниткой выводим на середину левой стороны стежка, укладываем к себе и прижимаем к ткани. Выполняя второй стежок, делаем прокол в ткани выше первого стежка, а выводим иглу в середине второго стежка с левой стороны. Шов выполняем движением иглы к себе. Каждый новый стежок при этом выходит наполовину предыдущего. При выполнении стебельчатого шва рабочая нитка должна быть всегда с одной стороны – справа или слева. Менять направление нитки нельзя, так как при этом нарушается структура шва. Все стежки должны быть одной величины.

Стебельчатый шов

Тамбурный шов

Тамбурный шов — непрерывный ряд петель, выходящих одна из другой. Шов выполняем справа налево. Сначала закрепляем нитку, выводим ее на лицевую сторону, закидываем петлей, делаем небольшой стежок длиной 3–4 мм и вынимаем иглу. Нитка затягивается петлей. Снова закидываем нитку петлей, вкалываем иглу в точку, откуда выводим в предыдущем стежке.

Этот шов можно выполнять в виде зигзагообразной полосы. Тогда петельки по лицевой стороне будут располагаться поочередно, то влево, то вправо от средней линии шва.

Тамбурный шов

Шов «Червячок»

Выполняют справа налево в два цвета ниток. Одним цветом вышивают зигзагообразную линию. Для этого по диагонали справа налево петлей закрепляют рабочую нить, получают первый стежок. Вкалывают иглу сверху в первый стежок и выводят в нижний левый угол следующего квадратика. Далее повторяем первый стежок и так до конца ряда. Выполнив нужную длину, слева направо вышиваем пропущенный стежок. Закрепляем нить контрастного цвета петлей с изнаночной стороны и обвиваем стежки.

Шов «Червячок»

Шов «Крестик»

Шов «крестик» представляет собой два перекрещенных стежка. При его выполнении надо следить за тем, что бы верхний стежек был направлен в одну сторону. Закрепив нить, сложенную вдвое, выводим ее на лицевую сторону и делаем стежек из левого нижнего угла в верхний правый(рис. 1). Выполняем необходимое количество стежков полукрестика. Затем закрываем полукрестики стежком из левого верхнего в правый нижний угол. С изнанки получаются горизонтальные полоски.

Шов «Крестик»

Шов «Козлик»

Стежки располагаем слева направо, делая проколы в ткани попеременно по одному и другому краю полосы. Расстояние между проколами должно быть одинаковое. В середине полосы стежки перекрещиваются. Каждый новый стежок ложится поверх предыдущего. Этим швом вышивают мелкие листочки, сердцевины цветов. Ровные полоски шва используют как дополнение к большим, сложным вышивкам, а также для маскировки швов при соединении кусков ткани.

Шов «Козлик»

Французский узелок

Шов «Французский узелок» используется как декоративный элемент, в случаях когда крестик такого цвета — сильно большой. А французский узелок — в самый раз.

Французский узелок

Петельный шов

Петельный шов относится к краевым швам.

Он может быть использован в отделке, как вышивки, так и вязаных изделий. Вот основные виды петельного шва, которые помогут вам в оформлении работ. Прежде чем приступить к выполнению петельного шва, аккуратно подворачиваем и приметываем край швом «вперед иголкой». Рабочую нить закрепляем в середине подгиба и выводим ее на лицевую сторону под подгибкой. Затем иглу направляем вверх и справа налево заводим под рабочую нить, получаем первую петлю. Так же выполняем следующие стежки, располагаем их на одинаковом расстоянии друг от друга.

Петельный шов
